Programmverwaltung

Das Modul 'Programmverwaltung' bietet Ihnen den Zugriff auf die im ALS gespeicherten Programme (Einstelldatensätze).

Icons

Funktionalität

In der Auswahlmaske zur Programmliste sind die Felder 'von', 'bis' erst aktiv, nachdem Sie in dem Feld 'Zeitraum' eine Auswahl getroffen haben!

In der Programmliste werden Programme, die zu der Kombination Maschine/Werkzeug gehören, zu einer 'Programmgruppe' zusammengefasst. kennzeichnet das Produktionsprogramm, bzw. das neueste Programm der Gruppe. Durch Klicken auf das klappt die Gruppe auf. In der 'Programmhistorie' finden Sie auch die Angaben zur Historie der Programmgruppe.
Die in der Spalte 'Freigabeversion' eingetrage Versionsnummer spiegelt wieder, in welcher Reihenfolge die archivierten Programme den Status 'Produktion' erhalten haben. Wenn Sie also den Status eines Archivprogramms auf 'Produktion' setzen und es noch keinen Eintrag in der Spalte 'Freigabeversion' gibt, dann wird hier die nächst höhere Versionsnummer eingetragen und das Programm wird neben dem angezeigt. Hat das Programm schon eine Versionsnummer, dann wird diese beibehalten und in der Gruppenhistorie erfasst!

Programme mit gleicher Bezeichnung und gleicher Maschinenzuordnung werden zu einer Programmgruppe zusammengefasst. Das führende Programm in einer Programmgruppe ist das Programm mit dem Status 'Produktion'. Nur ein Programm innerhalb der Gruppe kann gleichzeitig den Status 'Produktion' haben. Sollte noch kein Programm in der Gruppe den Status 'Produktion' haben, wird die Gruppe vom neuesten 'Archiv'-Programm der Gruppe angeführt. In der Programmverwaltung werden nur die führenden Programme der Programmgruppen angezeigt. Der Rest der Gruppe kann durch Klicken auf das Plus- oder Minus-Symbol neben dem Programmbezeichner auf- oder zugeklappt werden. Durch die Programmgruppen ergeben sich folgende Vorteile:

1. Vorherige Versionen eines Programms blähen die Programmliste nicht unnötig auf, können bei Bedarf jedoch sehr einfach angezeigt werden.

2. Für jede Programmgruppe wird eine umfangreiche Historie gepflegt. Darin enthalten sind beispielsweise Meldungen beim Hinzufügen einer neuen Programmversion zur Gruppe, beim Löschen, Kopieren oder Sperren eines Programms oder beim Statuswechsel eines Programms.

Wenn der Status eines Programms auf 'Produktion' geändert wird, erhält das Programm automatisch vom ALS eine Freigabe-Versionsnummer. Diese ist um 1 größer als die zuletzt vergebene Freigabe-Versionsnummer innerhalb der Programmgruppe. Mit Hilfe der Gruppenhistorie kann dann sehr leicht nachvollzogen werden, welches Programm mit welcher Freigabe-Versionsnummer wann Produktionsprogramm war.

Hinweis: Falls ein Programm bereits eine Freigabe-Versionsnummer besitzt (weil es früher schon mal Produktionsprogramm war), wird keine neue Freigabe-Versionsnummer vergeben. Statt dessen wird die bereits vorhandene Freigabe-Versionsnummer in der Historie protokolliert.

In der Programmliste finden Sie zu einem Programm die Angaben:

Nur Programme mit dem Status 'Produktionsprogramm' können von der Maschine aus angefordert werden! Bei der Übertragung von Auftragsdaten vom ALS zu einer Maschine muss das zugehörige Programm ebenfalls diesen Status haben.

Der 'Klasse' des Programms entnehmen Sie, zu welchem Maschinen und Steuerungstyp das Programm gehört.

Im Memo können Sie Zusatzinformationen (max. 40 Zeichen) ablegen. Das wäre zum Beispiel der Name des Einrichters.

Bedeutung der Icons

Zeile aktualisieren.

Programme nach Programmbezeichnern gruppieren.

Programm kopieren.

Programm löschen

Programm umbenennen

Programm auf Maschine übertragen

Produktionsstatus ändern

Programm für Übertragung sperren

Fertigungsangaben ändern Werkzeug/Material/Artikel ändern. Stimmt das im Programm angegebene Werkzeug oder das Material nicht, so können sie es hier korrigieren. Zusätzlich haben Sie die Möglichkeit, als Information den Artikel mit Artikelbeschreibung einzugeben.
Damit eine Berechnung der Effektivität auch ohne Daten aus einem Auftrag möglich ist, können Sie hier dem Programm eine Soll-Zykluszeit mitgeben.

Programm speichern - Das ausgewählte Programm kann z.B. auf einer Diskette gespeichert werden. Diese Diskette ist auch von den Maschinen einlesbar. Diese Funktion steht für ARBURG ALLROUNDER mit SELOGICA-Steuerung ab Version 3.060 zur Verfügung.

Programm von Datenträger lesen - Programme von Maschinen-Disketten werden eingelesen, die an ARBURG ALLROUNDER mit SELOGICA-Steuerung ab Version 3.060 erstellt wurden.

Programm-Info: Eine Liste mit allen verfügbaren Daten wird angezeigt.
Das Programm-Info können Sie ausdrucken, in dem Sie mit der 'rechten Maustaste' in die Liste klicken und den 'Drucken'-Dialog starten. Vor dem Drucken sollten Sie die Spaltenbreite so einstellen, dass Sie alle Werte sehen können. Mit der Funktion 'Modul -> Einstellungen sichern' sichern Sie Ihre Änderung.

Memo editieren

Beschreibung editieren

Bildschirmseiten anzeigen

Bei Programmen von ARBURG Maschinen mit SELOGICA-Steuerung kann ein Teil der Werte in dem gespeicherten Datensatz angezeigt werden.

Parameterliste für ein ausgewähltes Programm anzeigen.

Parameter zweier ausgewählter Programme vergleichen.

Parameterübersicht mit Microsoft© Office Excel - Aus dem Maschinen-Programm werden die wesentlichsten Daten extrahiert und als Formular 'Parameterübersicht' ausgegeben. Die 'Kenndaten' können aus den im Programm gespeicherten Referenzdaten ergänzt werden. Voraussetzung ist, dass Sie an der Maschine in dem Dialog 'Qualitätssteuerung', die Funktion f4004 Referenzermittlung' aktiviert hatten. Andernfalls können Sie die Referenzwerte auch manuell eintragen, wenn keine Referenzdaten erfaßt wurden. Wollen Sie Ihre manuellen Änderungen behalten, dann speichern Sie die Excel-Datei auf Ihrem Datei-Server und hängen sie über die 'Dokumentverwaltung' an das Programm an.

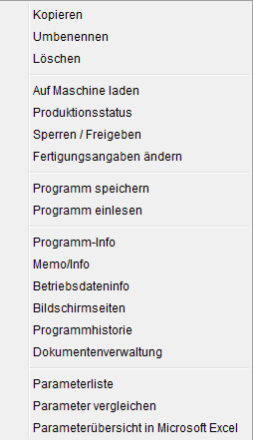

Funktionalität der Programmverwaltung

Die Funktionen der Programmverwaltung sind zum Teil auf mehrere Programme gleichzeitig anwendbar. Haben Sie mehrere Programme ausgewählt, so werden nur diese Funktionen als aktiv angezeigt.

Kopieren

Ein vorhandenes Programm wird kopiert und mit neuem Erstelldatum und Programmbezeichner gespeichert. Ändern Sie in der Eingabemaske auch die Maschine, so darf es sich nur um eine Maschine mit derselben Programm-'Klasse' handeln, wie die des zu kopierenden Programms.

Programme von den Maschinentypen 'ARBURG ALLROUNDER H', '170 CMD' und '305 ECO' können nicht kopiert werden, da von den Steuerungen die geänderten Programmnummern nicht übernommen werden.

Umbenennen

Sie können für ein Programm einen neuen Bezeichner vergeben. Der neue Programmbezeichner darf kein Leerzeichen, '_' oder ':' beinhalten.

Bei Programmen von Maschinen vom Typ 'ARBURG ALLROUNDER 170 CMD' und '305 ECO' ist ein Umbenennen nicht möglich!

Löschen

Der oder die ausgewählten Programme werden gelöscht.

Auf Maschine laden

Das ausgewählte Programm wird auf eine im anschließend angezeigten Dialog ausgewählte Maschine übertragen.

Befindet sich die Maschine in einem Zustand, in dem ihr das ALS ein Programm senden kann, so erhalten Sie nach erfolgreichem Abschluß der Programmübertragung eine positive Meldung. Bei Maschinen mit zwei Programmebenen wird das Programm immer in die Vorbereitungsebene übernommen.

Erfolgt eine negative Rückmeldung, so kann dies unterschiedliche Gründe haben.

• Die Editierfreigabe steht auf ja. (an der Steuerung können Werte verändert werden)

• Maschinen vom Typ ARBURG ALLROUNDER HYDRONICA D, MULTRONICA, 170 CMD, 305 ECO können Programme nur in der Betriebsart 'HAND' übernehmen.

• Die Kommunikation zwischen Rechner und Maschine ist gestört.

Produktionsstatus

Ein Programm kann als Produktions-, Sonder- oder Archiv-Programm geführt werden. Je Maschine und Programmbezeichner kann nur ein Programm den Status 'Produktionsprogramm' haben. Nur Programme mit diesem Status können von den Maschinen aus abgerufen werden. Bei der Übertragung eines Auftrages auf eine Maschine werden nur Produktionsprogramme an die Zielmaschine gesendet.

Sperren/Freigeben

Ein gesperrtes Programm kann nicht auf eine Maschine übertragen werden.

Memo

ALS interne, 40 Zeichen lange, freieditierbare Information zu dem ausgewählten Programm. Zusätzlich stehen Ihnen noch 5 Info-Felder zur Verfügung.

Betriebsdateninfo

Zu jedem Programm existiert ein Betriebsdateninfo, das je nach Steuerungstyp zusammen mit dem Programm zur Maschine überspielt und dort angezeigt wird. Das Betriebsdateninfo ist frei beschreibbar.

Bildschirmseiten

Mit dem Programm können bis zu 10 Bildschirmseiten der Maschinensteuerung im ALS mit archiviert werden. Auf diese Weise sind die wesentlichen Parameter des Programms anzeigbar. Voraussetzung dafür, dass die Bilder mit dem Programm übertragen werden ist, dass sie zuvor in den Stammdaten für die ausgewählte Maschine konfiguriert wurden. In der Programmliste sind Programme, zu denen Bildschirmseiten gespeichert wurden in der Spalte 'Bildschirmseiten' gekennzeichnet.

Programmhistorie

Die 'Programmhistorie' bietet Ihnen die Möglichkeit, Änderungen in der Programmgruppe und bezüglich des ausgewählten Programmes nachzuvollziehen. Jedem Eintrag in der Programmhistorie können ein oder mehrere Dokumente zugeordnet werden.

Dokumentenverwaltung

Hier legen Sie Dokumente zu einem ausgewählten Programm ab.

Programm speichern / einlesen

Für ARBURG ALLROUNDER mit SELOGICA-Steuerungen ab Version 3.060 ist es möglich, Programmdisketten zu erstellen, von denen Sie Programme an der Maschine direkt einlesen können. Wollen Sie mehrere Maschinenprogramme auf eine Diskette 'speichern' so können Sie dies hintereinander tun.

Mit der Funktion 'Programm einlesen' übernehmen Sie Programme von Maschinen-Disketten, die an ARBURG ALLROUNDER mit SELOGICA-Steuerungen ab Version 3.060 erstellt wurden. Die eingelesenen Programme müssen einer im ALS konfigurierten Maschine zugeordnet werden.

Es werden auch Compact-Flash Karten für ARBURG ALLROUNDER mit der 'SELOGICA direct'-Steuerung unterstützt.

Achtung: Programme, die von Maschinen stammen, die im ALS gelöscht wurden, müssen erst auf eine existierende Maschine kopiert werden, bevor sie auf eine Programmdiskette kopiert werden können!

Zeile aktualisieren

Die auswählte/n Zeile/n wird/werden erneut bei der Datenbank angefordert, um den aktuellen Stand anzeigen zu können.

Parameterliste anzeigen (Funktion ist optional)

In der 'Parameterliste' werden Ihnen einige Werte aus dem in der Programmliste ausgewählten 'Programm' angezeigt. In der Überschrift sehen Sie den Programmbezeichner und das Erstellungsdatum.

Parameter, die das Programm nicht enthält, werden mit '#NOT AVAILABLE' gekennzeichnet.

 Die zu dem ausgewählten Programm im ALS abgelegten Informationen können Sie sich hier anzeigen lassen.

In dem Dialog steht eine Volltextsuche zur Verfügung. Alle Zeilen in der Liste, die den von Ihnen vorgegebenen Suchbegriff enthalten, werden markiert.

Die angezeigte Liste ist im CSV-Format exportierbar. Geben Sie ein Verzeichnis und einen Dateinamen vor.

Parameter an Microsoft Excel übertragen - Die angezeigte Tabelle wird in MS Excel angezeigt und steht dort zur Weiterverarbeitung zur Verfügung.

Wie in allen Listen des ALS können Sie auch hier Ihre Änderungen am Erscheinungsbild der Liste sichern.

Mit dem nebenstehenden Icon starten Sie den Druckdialog.

Parameter vergleichen (Funktion ist optional)

Wählen Sie zwei Programme von ARBURG SELOGICA-Steuerungen in der Programmliste zum Vergleichen aus ('Strg' + 'linke Maustaste'). Haben Sie in der Liste mehrere Programme ausgewählt, dann werden die ersten beiden verglichen!

Zu den ausgewählten Programmen können Sie sich die im ALS hinterlegten Informationen anzeigen lassen.

In der Dialog-Gruppe 'Anzeigen' wählen Sie aus, ob gleiche, ungleiche oder beide Arten von Werten angezeigt werden. Parameter, deren Werte gleich sind, werden mit '=', ungleiche mit ' <>' gekennzeichnet.

In dem Dialog steht eine Volltextsuche zur Verfügung. Alle Zeilen in der Liste, die den von Ihnen vorgegebenen Suchbegriff enthalten, werden markiert.

Die angezeigte Liste ist im CSV-Format exportierbar. Geben Sie ein Verzeichnis und einen Dateinamen vor.

Parameter an Microsoft Excel übertragen - Die angezeigte Tabelle wird in MS Excel angezeigt und steht dort zur Weiterverarbeitung zur Verfügung.

Wie in allen Listen des ALS können Sie auch hier Ihre Änderungen am Erscheinungsbild der Liste sichern.

Mit dem nebenstehenden Icon starten Sie den Druckdialog.
