Im Modul 'Verlauf' finden Sie einen Überblick zum Produktionsverlauf. Auf Zeitstrahlen sehen Sie, farblich gekennzeichnet, die Übergänge zwischen den Betriebsarten der Maschinen. Zu jedem 'Zeitabschnitt' erhalten Sie Info's. Zusätzlich können Sie für jede Maschine eine Detailansicht öffnen.
Im Auswahldialog
des Modules schränken Sie die angezeigte Datenmenge über die Auswahl der Maschinen und des Anzeigezeitraumes ein. Haben Sie noch keine Änderungen am Erscheinungsbild des
Modules vorgenommen, dann wird die 'aktuelle Selektion der (Modul-)Maschinenhalle' zur Anzeige der Maschine verwendet. Wählen Sie eines der anderen Auswahlkriterien ('freie Auswahl', '(Maschinen einer) Halle') aus und aktivieren
im Menü 'Modul' die Funktion 'Einstellungen sichern', dann wird beim nächsten Start des Modules dieses Kriterium wieder vorgeschlagen.
Zur 'freien Auswahl' der Maschinen steht Ihnen der Dialog 'erweiterte Selektion'
zur Verfügung. (siehe 'Maschinenauswahl').
Die Verlaufsanzeige setzt sich aus der 'Maschinenliste' und einem Grafikfenster, mit den Zeitstrahlen für die Maschinen zusammen. Auf den Zeitstrahlen werden folgende Farbcodes verwendet:
|
schwarz |
Betriebsart unbekannt (initial) |
|
weiß |
Nicht protokolliert |
|
grau |
Maschine ist ausgeschaltet |
|
blau |
Handbetrieb |
|
rot |
Maschine hat einen Alarm |
|
grün |
Maschine produziert |
| gelb | Maschine produziert, jedoch ist die Qualitätsüberwachung an der Maschine abgeschaltet |
  |
Ziehen Sie den Mauszeiger in die Zeitskala hinein, so ändert sich der Zeiger in ein Vergrößerungsglas mit einem Pluszeichen. Klicken Sie mit der 'linken Maustaste' in die Skala, dann wird der angezeigte Zeitraum verkleinert. Zum Vergrößern der angezeigten Zeiträume benutzen Sie die 'Shift'-Taste und die 'linke Maustaste' in der Zeitskala. |
Ziehen Sie den Mauszeiger über einen Zeitabschnitt eines Zeitstrahles, dann werden die zugehörigen Informationen angezeigt. Ein 'Doppelklick' auf einen Zeitabschnitt öffnet ein 'Info'-Fenster.

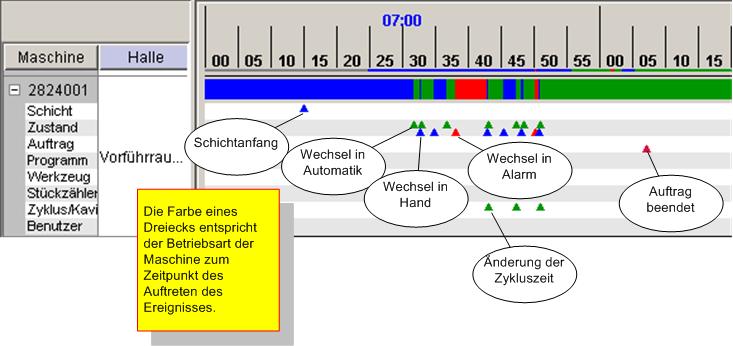

Zur Anzeige von Details zu dem Produktionsverlauf einer Maschine klicken Sie auf das '+'-Zeichen
links neben dem Maschinenbezeichner. Unter dem Zeitbalken werden jetzt zusätzliche Zeilen angezeigt. Kleine Dreiecke in diesen Zusatzzeilen markieren bestimmte Ereignisse. Die Farbe eines Dreiecks signalisiert die Betriebsart der Maschine, bei der
das Ereignis aufgetreten ist. Folgende Ereignisse werden angezeigt:
|
Ereignisklasse |
obere Hälfte des Zeitbalken |
|
untere Hälfte des Zeitbalken |
|
|
Schicht |
Schichtbeginn / Pausenbeginn |
|
Schichtende / Pausenende |
|
|
Zustand |
Statusänderung - nach 'Automatik' |
|
Statusänderung - nach 'Hand' / 'Alarm' / 'unbekannter Zustand' |
|
|
Auftrag |
Auftrag angemeldet |
|
Auftrag abgemeldet |
|
|
Programm |
Programm angemeldet |
|
Programm abgemeldet |
|
|
Werkzeug |
Werkzeug angemeldet |
|
Werkzeug abgemeldet |
|
|
Stückzähler |
Gutteilezähler abgenullt |
|
Schlechtteilezähler abgenullt |
|
|
Zyklus/Kavität |
Zykluszeitänderung |
|
Änderung der Kavität |
|
|
Benutzer/Mitarbeiter |
Benutzer hat ein Ereignis eingetragen |
|
Mitarbeiter hat sich an einer Maschine abgemeldet |
Mit einem Doppelklick auf ein 'Dreieck' erhalten Sie noch detailliertere Informationen.
Klicken Sie mit der rechten Maustaste auf ein Ereignis, so wird ein PopUp-Menü angezeigt, das die Funktionen zum Anzeigen der Ereignisliste, zum Kommentieren eines Ereignisses, bzw. Löschen eines Kommentars enthält.
